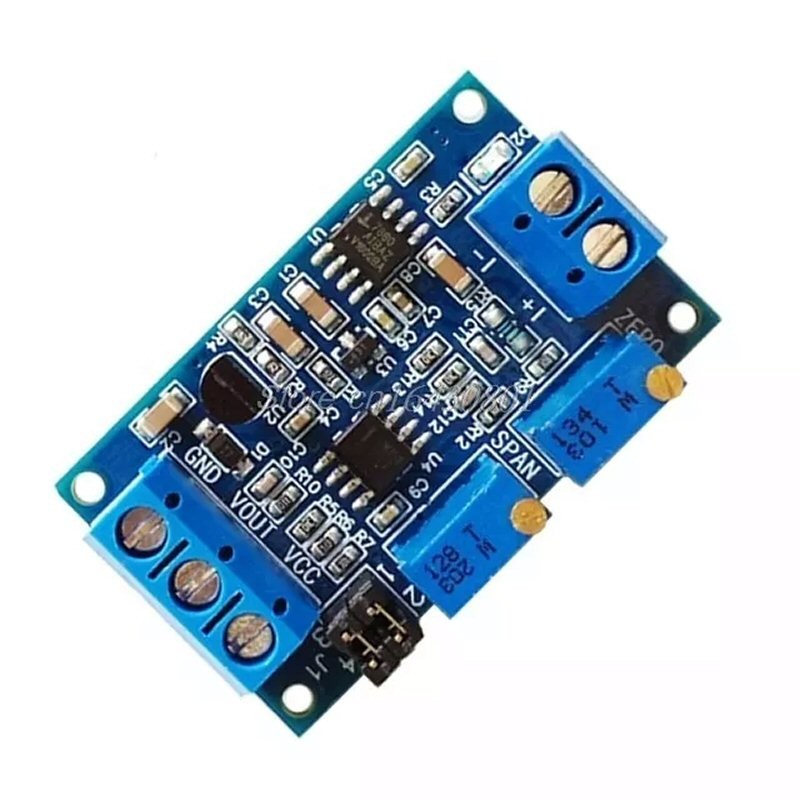

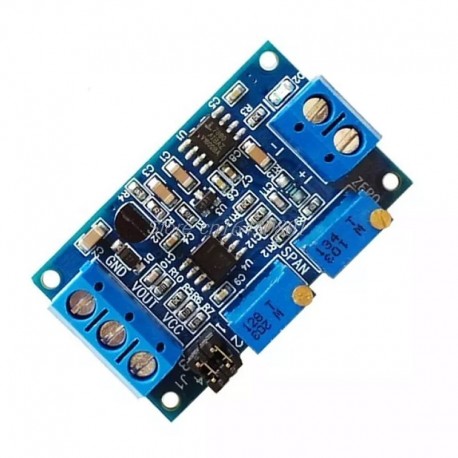

Módulo Convertidor De Señal Corriente A Voltaje 0 - 20mA, 5V

Módulo Convertidor Corriente A Voltaje 0-20ma a 5v - 10Vdc

Instrucciones de Uso:
1. Tensión de alimentación 7 - 36V (Para salida de 10V, la tensión de alimentación debe ser superior a 12V)
2. Después del encendido, el indicador D2 debe estar encendido, de otro modo comprobar la conexión de la línea.
3. Cuando la entrada actual es el mínimo (4mA o 0mA), ajustar el potenciómetro "ZERO" para que la salida de salida sea el mínimo (0.0V u otra tensión)
4. Cuando la entrada actual es máxima (20ma), ajustar el potenciómetro "SPAN" para que la salida de salida sea el máximo (3.3V o 5V o 10V, la salida puede ser tan baja como 2.5V cuando la entrada es 4-20ma)

Según sus necesidades, puede seleccionar el rango adecuado de voltaje a través de la configuración de pines:

Ajuste de Rango:
4-20mA:
1.0-2.5V: J1 Pines 1,2 en corto (conectados); Pines 3, 4 en corto (conectados)
2.0-3.3V: J1 Pines 1,2 desconectados; Pines 3, 4 desconectados
3.0-5V: J1 Pines 1,2 en corto (conectados); Pines 3, 4 en corto (conectados)
4.0-10V: J1 Pines 1,2 en corto (conectados); Pines 3, 4 desconectados

0-20mA:
1.0-3.3V: J1 Pines 1,2 en corto (conectados); Pines 3, 4 en corto (conectados)
2.0-5V: J1 Pines 1,2 en corto (conectados); Pines 3, 4 en corto (conectados)
3.0-10V: J1 Pines 1,2 en corto (conectados); Pines 3, 4 desconectados

¿Qué se Entrega?
1 x Módulo Convertidor Corriente A Voltaje 0-20ma a 5v - 10Vdc
