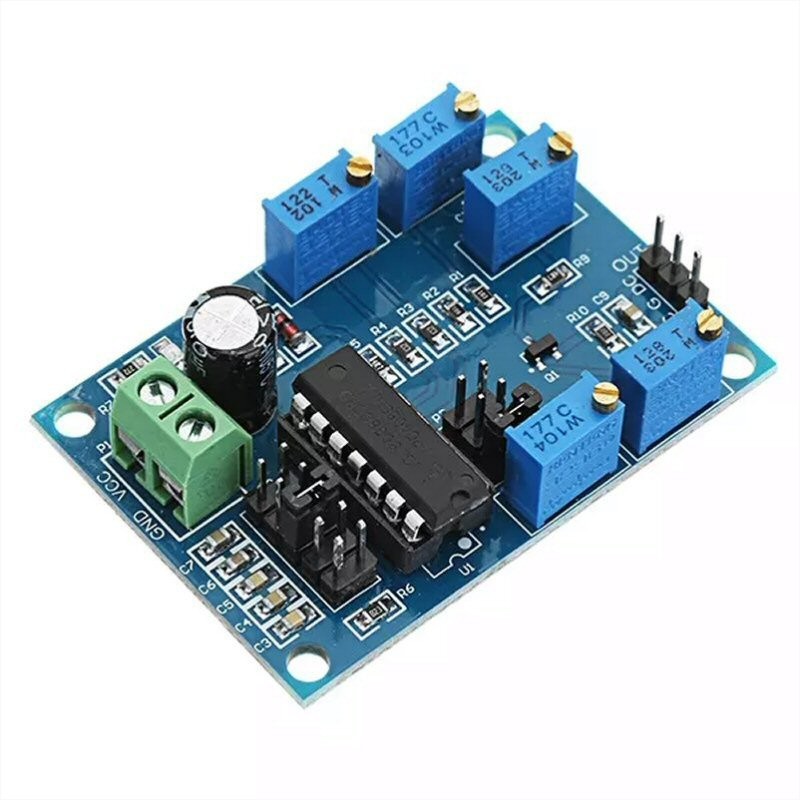

Generador De Funciones ICL8038 Baja y Media Frecuencia 10Hz-450KHz

ICL8038 Fuente Generadora de Señales Baja / Media Frecuencia (Seno, Triangulo, Cuadrado)

La módulo ICL8038 está diseñado para rangos de frecuencia comunes. Es ajustable para ondas triangulares, baja distorsión, ondas cuadradas y sinusoidales de 10Hz a 450KHz. La onda Seno se puede utilizar para señales de prueba, señales de excitación, señales de frecuencia de portadora, etc .; La onda Cuadrada se puede utilizar para cambiar señales, señales de activación, etc .; La onda triangular se utiliza principalmente para escanear señales.

Características :
Voltaje de trabajo: 12V ~ 15V
Salida: Onda triangular, onda Cuadrado y onda sinusoidal.
Rango de Frecuencia : 10HZ ~ 450kHz
Onda sinusoidal de Bajo distorsión: 1%
Deber rango de un ciclo: 2% a 98%
Deriva de Bajo temperatura: 50ppm / ??
Linealidad de salida de onda triangular: 0.1%
Temperatura de trabajo: 0 ~ 70 °C
Tamaño Tarjeta : 54 x 38 mm

Funciones:
VCC, GND : Voltaje de Operación
AC: Con salida de polarización Corriente continua
G : Tierra
Corriente Continua : Salida de señal pura
R11: Ajuste de Frecuencia
R12: Ajuste del ciclo de trabajo de onda Cuadrado
R13: Ajuste lineal de onda Seno
R14: Ajuste de amplitud
R15: Ajuste lineal de onda Cuadrado
Jumper P2: seleccione diferentes formas de onda ( ondas triangulares, cuadradas o sinusoidales)
Jumper P3: seleccione diferentes rangos de frecuencia
10Hz-450Hz
90Hz-1.5KHz
940Hz-15KHz
6KHz-120KHz
20KHz-450KHz

¿Qué se Entrega?
1 x ICL8038 Fuente Generadora de Señales Baja / Media Frecuencia (Seno, Triangulo, Cuadrado)
