Tester Analizador Capacidad mAh Para Baterías 18650 ZB2L3

Nuevo

Tester Analizador de la capacidad en mAh para baterías 18650 y otras, modelo ZB2L3. Ideal para proyectos DIY, Para medir "Salud" a baterías li-Ion.

Más detalles

Este producto ya no se encuentra disponible

$ 7.990

Más información

Tester Analizador Capacidad mAh Para Baterías 18650 ZB2L3

Ideal para proyectos DIY, Para medir "Salud" a baterías li-Ion.

Especificaciones:
Voltaje de entrada: DC4.5-6V (conector micro USB)
Consumo de corriente del modulo: 70mA
Voltaje de descarga: 1.00V - 15.00V,
Resolución de voltaje: 0.01V
Rango de voltaje de corte: 0.5 - 11.0V
Corriente máxima soportada: 3.000mA
Resolución de corriente: 0.001A
Margen de error de voltaje: +/- 1%
Margen de error de corriente: +/- 1.5%
Rango máximo de capacidad de medición: 9999MAh (1Ah = 1000mAh)
Dimensiones del módulo: 50 x 37 x 17 mm


Modo de uso:
1. La batería debe estar previamente cargada.

2. Conectar la batería a los terminales positivo y negativo, (no conectar al revés, ya que el módulo no tiene proteccón contra reversión de polaridad), conectar la/s resistencia/s de carga a los terminales de carga (R/R). Conectar la alimentación por micro USB, el módulo encenderá indicando el voltaje actual de la batería.

3. Presione los botones "+" y "-" para seleccionar el voltaje al que finalizara la prueba, (cuando la bateria sea descargada hasta llegar a ese voltaje, el módulo finalizara el test) .Presione "OK" para comenzar el test.

4. Luego de iniciado el test, el módulo comenzara la descarga de la bateria a traves de la carga conectada a la salida (las resistencias incluidas con el módulo por ejemplo), indicara los datos actuales de corriente (A), capacidad (Ah) y voltaje (V), hasta que la bateria se descargue al voltaje previamente fijado, momento el cual el modulo finalizará el test indicando la capacidad total de la bateria en (Ah).

5. Con 1 resistencia de 7.5ohm se consigue una corriente de descarga de 500mA aprox para una bateria 18650 completamente cargada, usando 2 resistencias en paralelo una corriente de 1 A aprox, y usando 2 en serie se logra una corriente de 250mA

Códigos de error::
Err1: Voltaje de la batería por encima de 15V.
Err2: Voltaje de la batería menor al voltaje prefijado de descarga.
Err3: La batería no es capaz de descargarse por estar dañada o en corto circuito de carga
Err4: La corriente de descarga excede de 3.1A

¿Que se Entrega?

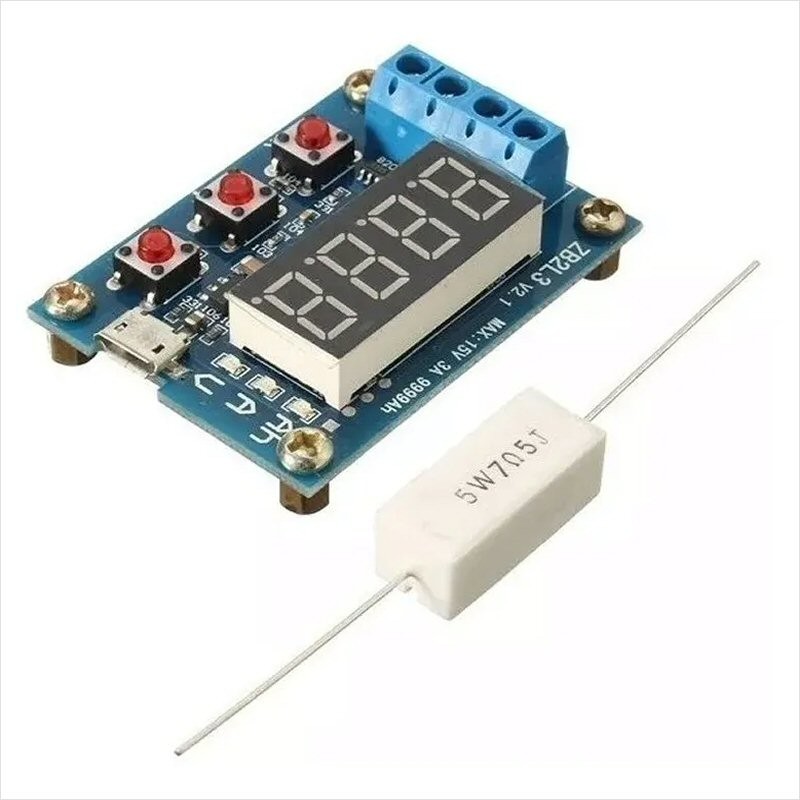

1 x Módulo medidor de Capacidad, ZB2L3
2 x Resistencias de Descarga, 7.5 ohm, 5W
