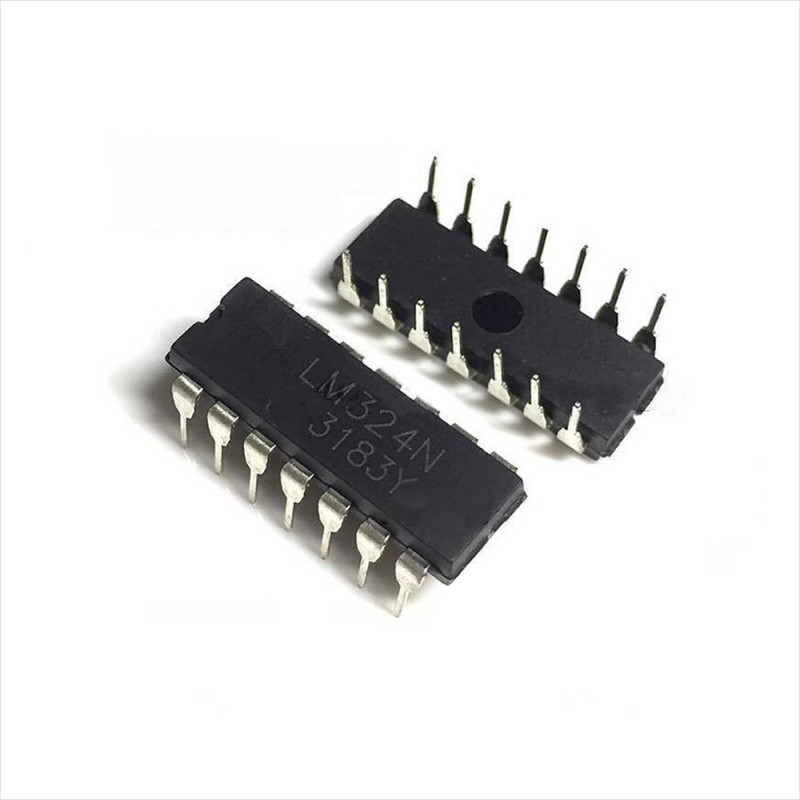

LM324 Circuito Integrado, AO cuádruple, DIP-14. x 5 Unidades

Pack x 5 Circuito Integrado LM324 DIP-14
Amplificador Operacional Cuádruple

Circuito integrado LM324 es un amplificador operacional cuádruple con entradas diferenciales. Está compuesto por cuatro amplificadores operacionales de alta ganancia, diseñados para trabajar con fuente de alimentación simple. Sin embargo, también son capaces de funcionar con una fuente de alimentación doble. Tiene ventajas sobre los amplificadores operacionales convencionales en aplicaciones de fuente sencilla de alimentación y puede trabajar con voltajes de alimentación desde 3V hasta 32V. Es de bajo consumo de energía (aproximadamente 1/5 del consumo de un LM741 convencional).

Propiedades del LM324
Un AO tiene muchas aplicaciones como: inversores, amplificadores de ganancia variable. También como comparadores, sumadores analógicos, diferenciadores, integradores, etc. El LM324 es uno de los amplificadores más utilizados. Debido a que incluyen en un mismo circuito 4 amplificadores en tan sólo 14 pines.
Las conexiones son las siguientes:
1 - Salida1.
2 - Entrada1 negativa.
3 - Entrada1 positiva.
4 - Voltaje de alimentación.
5 - Entrada2 positiva.
6 - Entrada2 negativa.
7 - Salida2.
8 - Salida3.
9 - Entrada3 negativa.
10 - Entrada3 positiva.
11 - Tierra o fuente negativa.
12 - Entrada4 positiva.
13 - Entrada4 negativa.
14 - Salida4.

¿Qué se Entrega?
5 X Circuito Integrado LM324 DIP-14
(5 Unidades en Total)
