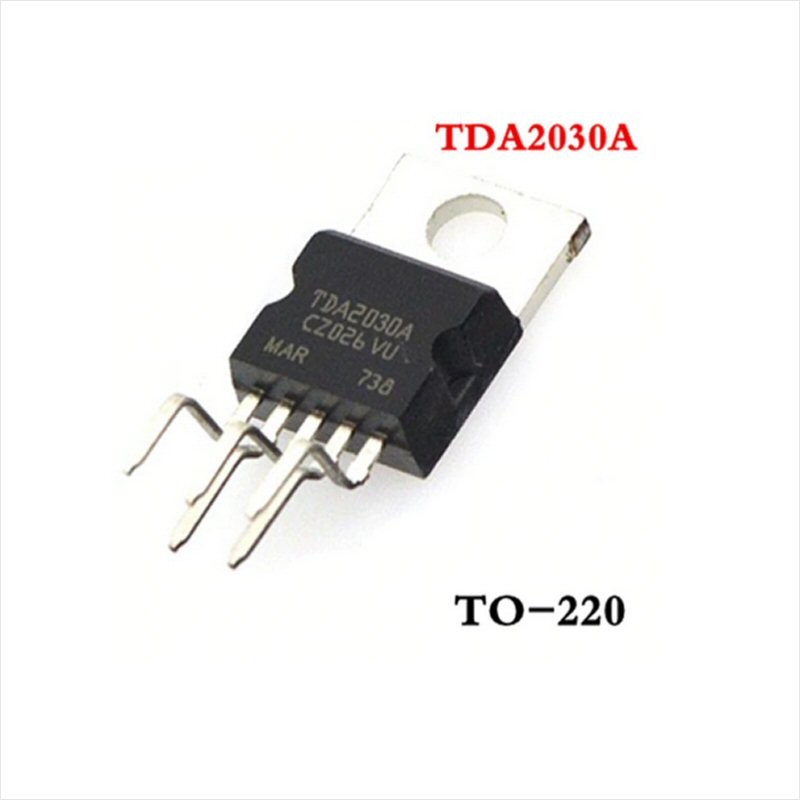

Amplificador Audio TDA2030A, Salida 14W, 8 Ohm

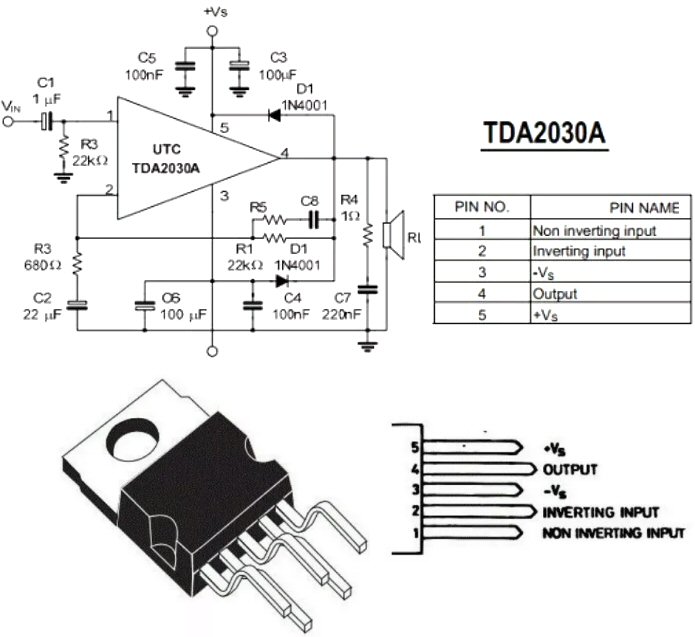

Circuito Audio TDA2030A Amplificador 14W

¿TDA2030A que es?
El TDA2030A es un circuito integrado monolítico diseñado para ser utilizado como amplificador de baja frecuencia y alta fidelidad para aplicaciones de audio.

Este circuito integrado incorpora un sistema de protección térmica que limita el consumo de corriente y la potencia de salida cuando la temperatura de la cápsula aumenta, este dato debe tenerse muy en cuenta a la hora de elegir un buen disipador de calor, ya que de otro modo si el integrado se calienta demasiado, no se podrá extraer la potencia necesaria, e incluso en algunos casos podría destruirse el circuito.


¿TDA2030A como funciona?

El TDA2030A es utilizado como amplificador de audio y puede proporciona 18W de potencia de salida con 0.5% de distorsión alimentado con 22Vdc y 8 ohm de carga en la salida; el rango de alimentación está mas o menos entre 6 y 22Vdc

El TDA2030A proporciona una salida de alta corriente, muy baja distorsión armónica. Además incorpora un sistema de protección contra corto circuito que limita automáticamente la potencia disipada para mantener el punto de trabajo de los transistores de salida, asegurando su funcionamiento.

Especificaciones y Características
Tipo: Amplificadores de Audio
Clase: Clase AB
Serie: TDA2030A
Pines: 3
Descripción / Función: Altavoz
Altura: 9.2 mm / Ancho: 4.8 mm / Largo: 10.4 mm
Tipo de entrada: Diferencial
Potencia de Salida: 18 W
Peso de la unidad: 200 mg
Audio – Impedancia de carga: 8 ohmios
THD más ruido: 0.5%
Corriente de salida: 3500 mA
Tipo de alimentación: Doble
Ganancia: 80 dB
Número de canales: 1 canal
Voltaje de suministro operativo: 22 V
Voltaje de suministro dual: +/- 9 V, +/- 12 V, +/- 15 V, +/- 18 V
Ib – Corriente de sesgo de entrada: 2 uA
Voltaje de suministro doble máximo: +/- 22 V
Voltaje de suministro doble mínimo: +/- 6 V
Vos – Voltaje de compensación de entrada: 20 mV
Corriente de suministro operativo: 80 mA
Pd – Disipación de energía: 20000 mW
PSRR – Relación de rechazo de la fuente de alimentación: 54 dB
Temperatura de Funcionamiento Máxima: +150 ºC
Temperatura Mínima de Funcionamiento: -40 °C

¿Qué se Entrega?
1 x Amplificador Audio TDA2030A, Salida 14W, 8 Ohm
