Convertidor USB A TTL Chipset CP2102, Arduino

Nuevo

CP2102 permite que un microcontrolador y una PC se comuniquen utilizando el protocolo USB de forma sencilla. Es compatible con cualquier microcontrolador como PIC, Atmel AVR, Arduino y ESP8266. Funciona de forma similar a los conversores FTDI232, CH340 y PL2303HX.

Más detalles

3 Artículos

Advertencia: ¡Últimas unidades en stock!

$ 3.500

Más información

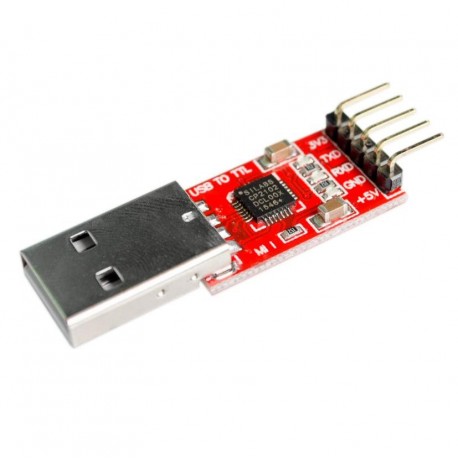

Convertidor USB A TTL Chipset CP2102

El chip CP2102 permite que un microcontrolador y una PC se comuniquen utilizando el protocolo USB de forma sencilla. Es compatible con cualquier microcontrolador como PIC, Atmel AVR, Arduino y ESP8266. Funciona de forma similar a los conversores FTDI232, CH340, PL2303HX, con la ventaja de tener un mejor precio y mayor soporte de drivers. Además puede funcionar como “programador” del Arduino Mini Pro, pues incluye el pin DTR o RESET necesario para cargar fácilmente el sketch al Arduino Mini Pro.

Al utilizar el conversor USB se facilita la integración de nuestros proyectos con programas de PC como Matlab, Labview, Processing. A nivel del programa del microcontrolador el conversor es “transparente” pues el microcontrolador solo hace uso del clásico protocolo serial y nos olvidamos de la complejidad del protocolo USB.

Para utilizar esta placa como programador debe conectar el módulo al Arduino Pro Mini utilizando los pines: +5V, GND, TXD, RXI y DTR. El pin DTR funciona como RESET, de esa forma cada vez que cargamos un “sketch” a nuestro Arduino, el programa “Resetea” al Arduino utilizando el pin DTR del módulo.

También es usado para programar o “flashear” el chip ESP8266 en las versiones: ESP-01 y ESP-12E.

Especificaciones:
USB 2.0 de velocidad completa de 12 Mbps
Conector USB: USB tipo A
Pines salida (TTL): +3.3V, RST, TXD, RXD, GND y + 5V
Transceiver USB integrado, no requiere de resistencias externas
Cristal oscilador integrado
Regulador de voltaje de 3.3V (interno)
Buffer de recepción de 576 Bytes
Buffer de transmisión de 640 Bytes
Temperatura de trabajo: -40° a 80°C
Sistemas Operativos soportados: Windows 10, 8, Vista, 7, XP, 2000, 98SE y Linux 2.40(en adelante)
Dimensiones: 21 mm x 16 mm

¿Qué se Entrega?
1 x Convertidor USB A TTL Chipset CP2102
